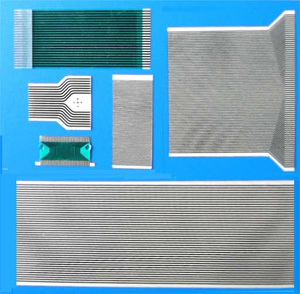

导电斑马纸
导电斑马纸,热压导电斑马纸,液晶显示连接器,液晶显示板连接

热压导电斑马纸简介

一、原材料(Material):

  • 基材(Substrate):0.025mm 聚酯薄膜PET(PETfilm).
  • 导线(Conductive Layer):按客户电阻要求有纯碳(Carbon),纯银(Silver),银碳(CS)混合物.
  • 胶水(Abhesive):特殊异向导电胶水(Anisotropic Conductive Abhesive)

二、技术参数:

  • 粘附强度:>600g /cm².
  • 绝缘电阻(Insulation Resistance):>100MΩ.
  • 导体电阻(Conduction Resistance):<1KΩ/cm².
  • 耐温性(Operating Temp):-35°C━ +80°C.
  • 温湿度:95%的相对湿度.温度50°C,500H检测后无变化.
  • 热冲击: -35°C━ +80°C,循环10次,检测后无变化.
  • 高温: +80°C环境下放置200H,检测后无变化.

三、使用方法:

  • 截取所需长度,揭去背面保护纸.
  • 将斑马纸薄膜的导电面,对应于LCD与PCB导线上,贴后定位.
  • 采用恒温、恒压、定时的热压机,热压机上装有硅胶压膜.
  • 压接条件:
       →温度:160°C─180°C.
       →压力:3KGF/cm².
       →时间:2─4秒.

四、注意事项:

  • 被压接的工作表面不得有水气、油污、尘埃、氧化物等,否则会影响粘附力,如果有污物,要先清理干净表面.
  • 工作台应放置平稳,垫层坚实,特别应注意与压接模头平行接触,否则会造成
  • 不得过早揭去热压胶纸的背面保护纸,应随用随揭,防止污染.
  • 压接温度是指传到硅胶模头的实际温度,而不是指发热原件的传感温度或表盘温度.他们之间的相关值随机种的不同,模头厚度,环境温度面不同,需在实际使用后确定.
  • 生产过程中,切记不要一开机就开始热压.一定要等到热压模头的温度升到技术要求的温度后方开始生产,否则会造成部分产品脱落.
  • 要有足够的时间,一般不要少于3秒钟,压力达到要求.

五、保存条件:

  • 放在阴凉通风处,保持干燥,切忌潮湿.
  • 保持期:未热压之前,保质期为6—10个月.
